ENDÜSTRİYEL ZIMBALAMA ÇAK-MAK 120 BURSA

30 Zımba. Tek Hareket. Sıfır Hata.

Orman ürünleri endüstrisi için tasarlanmış, 30 adet pnömatik zımba tabancası ile aynı anda zımbalayan tam otomatik üretim sistemi. Basit ve dayanıklı düğmeli kumanda panosu, çelik şase ve hassas mühendislikle; MDF, ahşap, lambri ve laminat üretiminde mükemmel birleşim sağlar.

Teklif İste → Teknik Detaylar
0×
Pnömatik Zımba
0mm
Malzeme Kalınlığı
0m/dk
Çalışma Hızı

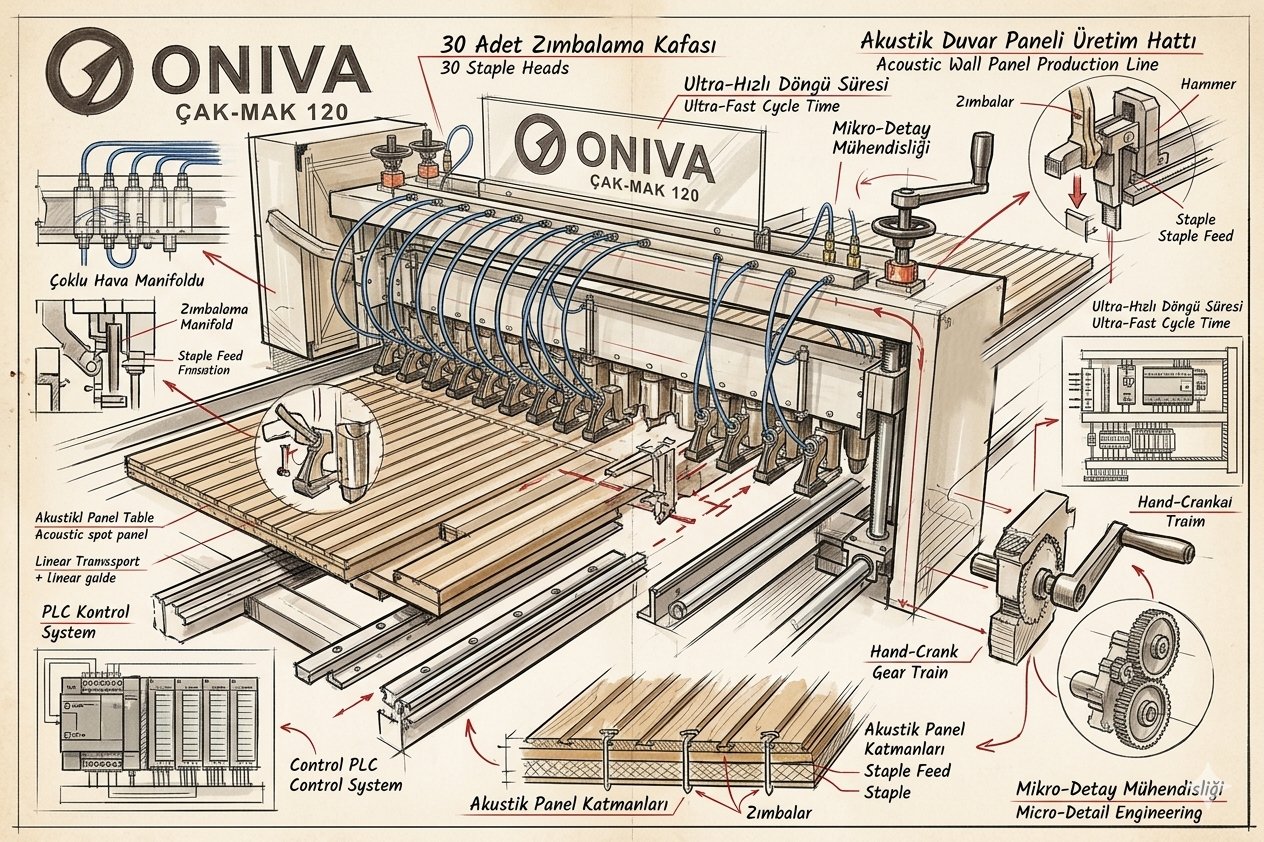

REV.2026 · ÇAK-MAK 120 ONİVA ÇAK-MAK 120 Zımbalama Makinesi teknik görünüm
120mm
Maks. Malzeme Kalınlığı
AŞAĞI KAYDIR
DURUM · HAZIR
● ÜRETIM AKTIF
0
Zımba Tabancası
0-0BAR
Çalışma Basıncı
mm
Max. Kalınlık
m/dk
Maks. Hız
V
Güç Kaynağı AC
kg
Ağırlık
01 — Ürün İncelemesi

Mühendisliğin
her detayı.

Çelik şase üzerine kurulu, 30 adet senkron pnömatik zımba tabancası tek bir kafa üzerinde; sağa-sola otomatik hareket ederek sabit duran malzemeye senkron zımba atar. Yüksekliği ayarlanabilir MDF şablon ile basit düğmeli kumanda panosu üzerinden tek operatör tarafından yönetilir.

DOSYA CAK-MAK-120_TECH_DRAWING.PDF
● ONIVA ENGINEERING DEPT.
ONİVA ÇAK-MAK 120 Detaylı teknik şema
01 · KUMANDA

Düğmeli Pano

Basit, sezgisel ve dayanıklı düğmeli kumanda panosu. Karmaşıklık yok, anlık tepki var.

02 · PNÖMATİK

Hava Sistemi

Hava basıncını eşit dağıtan pnömatik manifold sistemi; senkron çalışma ve yüksek hız.

03 · TABANCALAR

30 Adet Zımba

Bağımsız çalışan 30 pnömatik tabanca; aynı anda zımba atarak homojen birleşim sağlar.

04 · HAREKET

Hareketli Kafa

30 tabancayı taşıyan kafa, sabit duran malzeme üzerinde sağa-sola otomatik hareket eder; 0-25 m/dk ayarlanabilir.

02 — Çekirdek Teknoloji

Sağlam üretim
altyapısı.

ÇAK-MAK 120, sahada ispatlanmış pnömatik ve mekanik teknoloji üzerine kurulu. Altı ana modül; her biri ayrı ayrı sahada test edildi ve uzun ömür için optimize edildi.

01 / Modül

Düğmeli Kumanda Panosu

Karmaşık olmayan, sezgisel düğmeli pano. Renk kodlu butonlar, gösterge ışıkları ve net etiketler; operatörler için ilk günden tam hakimiyet.

BASIT · DAYANIKLI · ANLIK TEPKİ
02 / Modül

Pnömatik Sistem

6-8 BAR çalışma basıncında hava dağıtım manifoldu, basıncı tüm tabancalara eşit aktarır. Yüksek verim, hızlı tepki, senkron zımbalama.

6-8 BAR · SENKRON · YÜKSEK VERİM
03 / Modül

30 Pnömatik Tabanca

Her biri bağımsız çalışan 30 adet pnömatik zımba tabancası, aynı anda 30 zımba atarak güçlü, homojen ve hızlı birleştirme sağlar.

30× ADET · BAĞIMSIZ · SENKRON
04 / Modül

Hareketli Zımbalama Kafası

30 pnömatik tabancayı taşıyan kafa, sağdan sola ve soldan sağa otomatik hareket ederek malzemenin tüm yüzeyini senkron zımba ile birleştirir. Malzeme sabit, kafa hareketli.

0-25 m/dk · OTOMATİK · ÇİFT YÖN
05 / Modül

Sabit MDF Şablon

Yüksekliği ayarlanabilir sabit MDF çalışma yüzeyi. Malzeme bir kez yerleştirilir, hareketli kafa zımbalamayı tamamlar. Farklı kalınlıklara hızlı adaptasyon.

AYARLANABİLİR · SABİT · STABİL
06 / Modül

Çelik Şase

Sağlam çelik konstrüksiyon, titreşimi minimuma indirir ve makinenin uzun ömürlü, güvenilir çalışmasını garanti eder.

ÇELİK · TİTREŞİMSİZ · UZUN ÖMÜR
ÇAK-MAK 120 basit kullanım gösterimi
KOLAY KULLANIM
03 — Kullanım Kolaylığı

Karmaşık değil.
Basit ve etkili.

ÇAK-MAK 120 her operatör için tasarlandı. Karmaşık olmayan düğmeli kumanda panosu, yüksekliği ayarlanabilir MDF şablon ve basit pnömatik sistem — bir günde öğrenip yıllarca kullanabilirsiniz.

Karmaşık Olmayan Kumanda Panosu

Renk kodlu düğmeler, net etiketler, anlık gösterge ışıkları. Her operatör dakikalar içinde hakim olur.

Basit ve Kullanışlı Pnömatik Sistem

Karmaşık elektronik yok. Sahada test edilmiş pnömatik teknoloji; bakımı, parça temini ve servisi kolay.

Yüksekliği Ayarlanabilir MDF Şablon

Farklı malzeme kalınlıklarına hızlı adaptasyon. Şablonu ayarlayın, üretime devam edin — yarım saatte ürün değişimi.

Hızlı Eğitim

Operatörünüz tek vardiyada uzmanlaşır. Karmaşık eğitim programı, lisanslı yazılım veya özel sertifikalandırma gerekmez.

Bakım Kolaylığı

Standart pnömatik parçalar, ulaşılabilir bağlantı noktaları ve net şema. Bakım, bir teknisyen ile saatler içinde tamamlanır.

04 — Uygulama Alanları

Tek makine,
tüm malzemeler.

Orman ürünleri endüstrisinin dört temel malzemesinde mükemmel performans. ÇAK-MAK 120, malzeme tipine göre kolayca ayarlanır ve homojen birleşim sağlar.

01 · Yüksek Yoğunluk

MDF

Orta yoğunluklu lif levha üretiminde sıkı ve homojen birleşim için optimize edilmiş zımba gücü.

02 · Doğal Malzeme

AHŞAP

Masif ve kompozit ahşap panellerinde minimum yarılma ile maksimum tutuş gücü sağlar.

03 · Dekoratif

LAMBRİ

Lambri ve duvar kaplama panelleri için yüzeyi bozmayan hassas zımbalama teknolojisi.

04 · Endüstriyel

LAMİNAT

Yüksek yoğunluklu laminat ve kompozit kaplamalarda kontrollü basınç ile çatlatmadan birleştirme.

05 — Teknik Veriler

Spesifikasyonlar.

Her satır, mühendislik kararlarının arkasındaki rakam. Tüm değerler test edilmiş ve standartlara uygunluğu onaylanmıştır.

Model
ÇAK-MAK 120
SERİ
Zımba Kapasitesi
30 Adet aynı anda
SENKRON
Çalışma Basıncı
6 – 8 BAR
PNÖMATİK
Maks. Malzeme Kalınlığı
120 mm
AYAR.
Çalışma Hızı
0 – 25 m/dk
AYAR.
Kontrol Sistemi
Düğmeli Kumanda Panosu
BASİT
Güç Kaynağı
380V AC 50/60 Hz
3 FAZ
Makine Ölçüleri (UxGxY)
8200 × 2200 × 1600 mm
SABIT
Toplam Ağırlık
≈ 1500 kg
ÇELİK
Şase Malzemesi
Çelik Konstrüksiyon
DAYANIM
Uygulanabilir Malzemeler
MDF · Ahşap · Lambri · Laminat
ÇOKLU
Üretim Yeri
Bursa · Türkiye
YERLİ
06 — Neden ONİVA

Üretim hattınıza
değer katan farklar.

Her satın alma kararı bir değer hesabıdır. ÇAK-MAK 120, beş temel başlıkta üretiminize geri dönüş sağlar.

Tam Otomasyon

Tüm süreç otomatik yönetilir; operatör yalnızca süreci izler.

Min. İnsan Gücü

Tek operatörlü çalışma; vardiya maliyetlerini düşürür.

Yüksek Verim

Hızlı, güçlü ve kesintisiz üretim; çıktıyı katlayan performans.

Güvenli Üretim

Mekanik koruyucular ve net acil durdurma ile tam güvenlik.

Enerji Tasarrufu

Verimli sistem mimarisi ile düşük enerji tüketimi.
